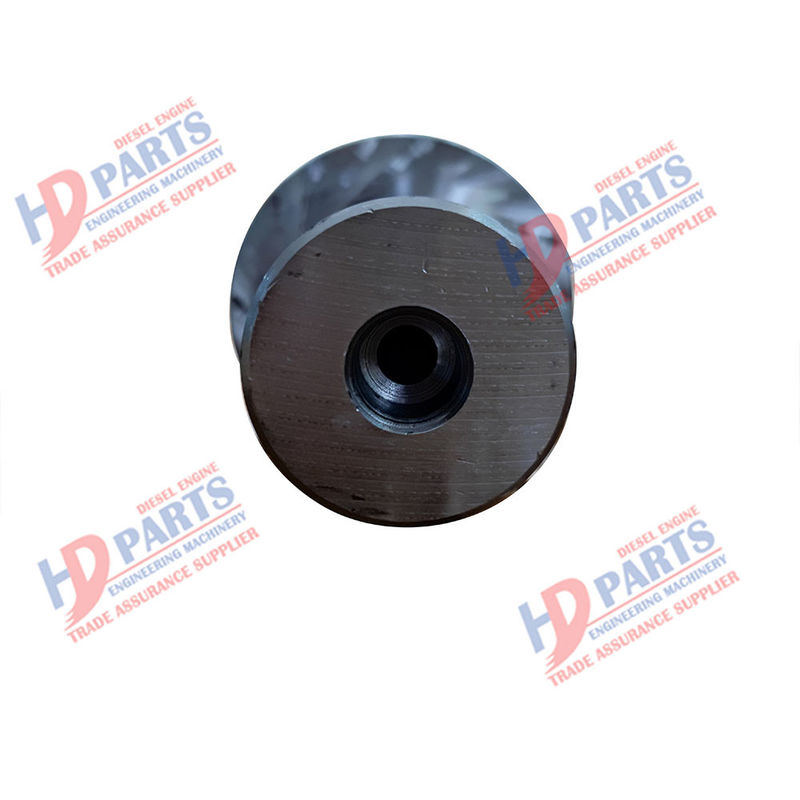

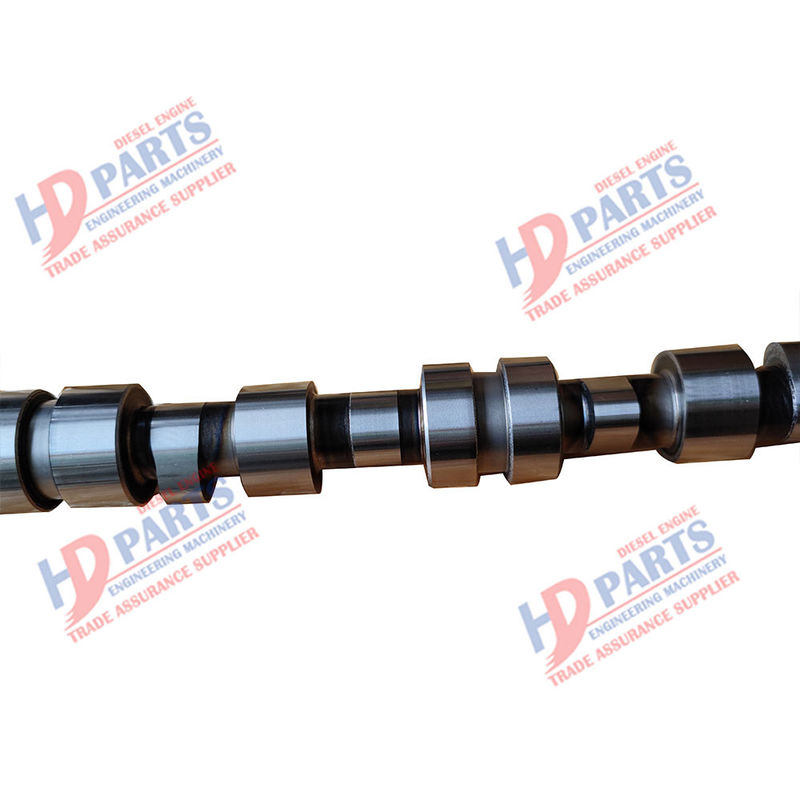

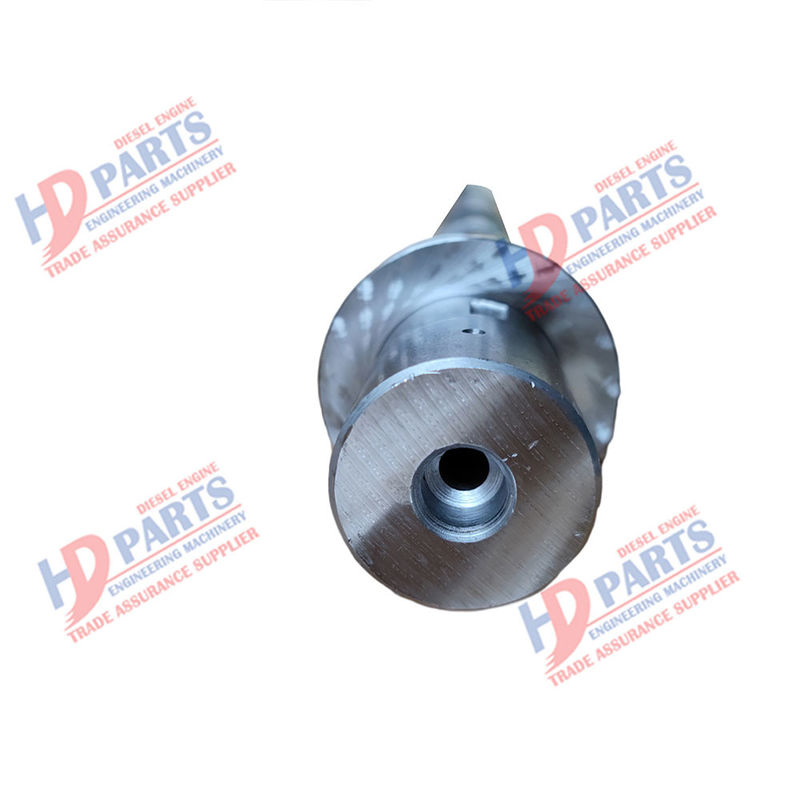

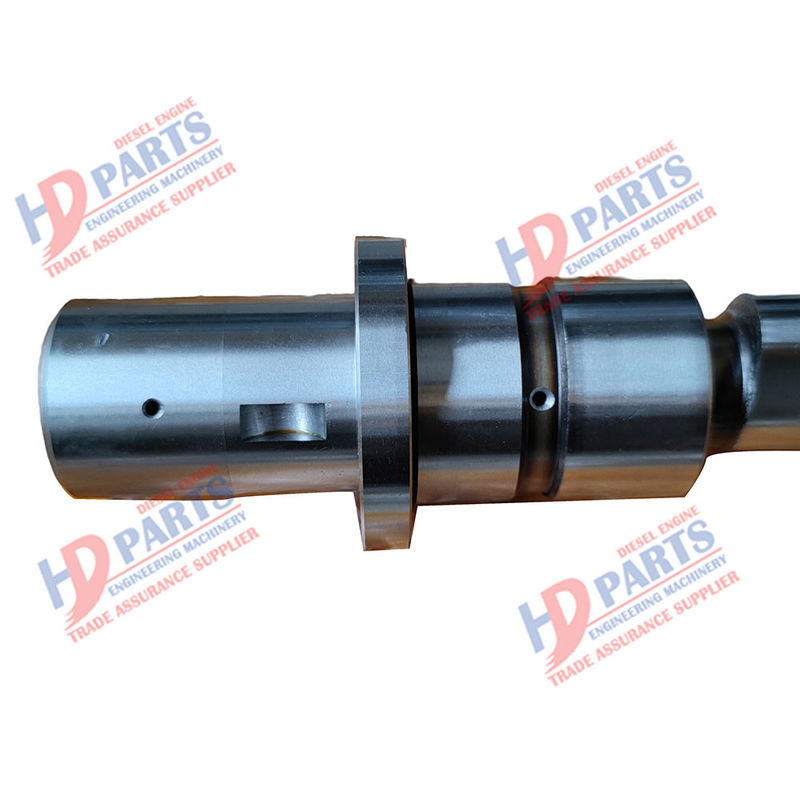

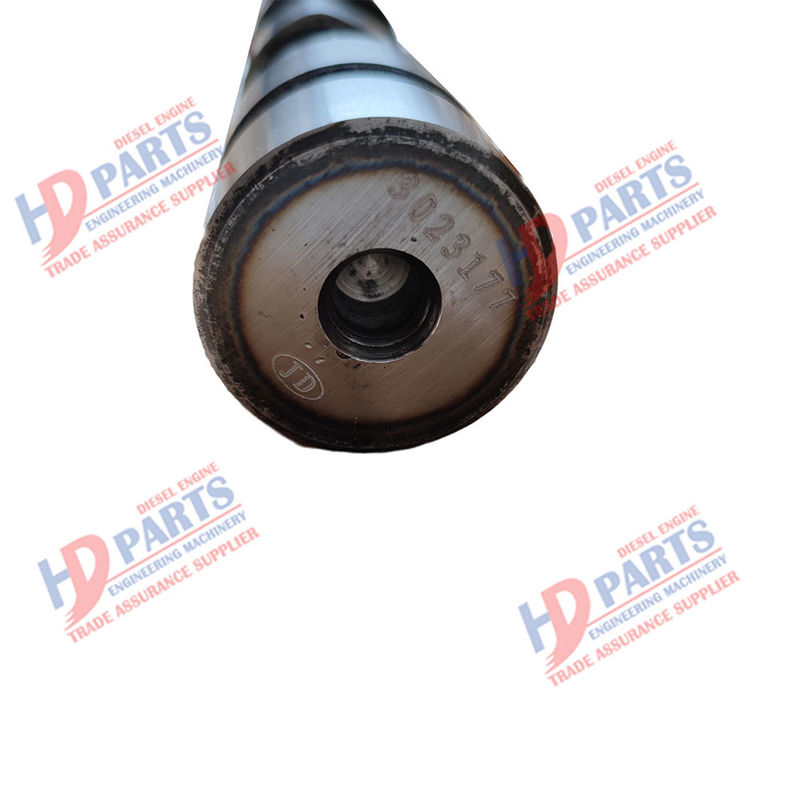

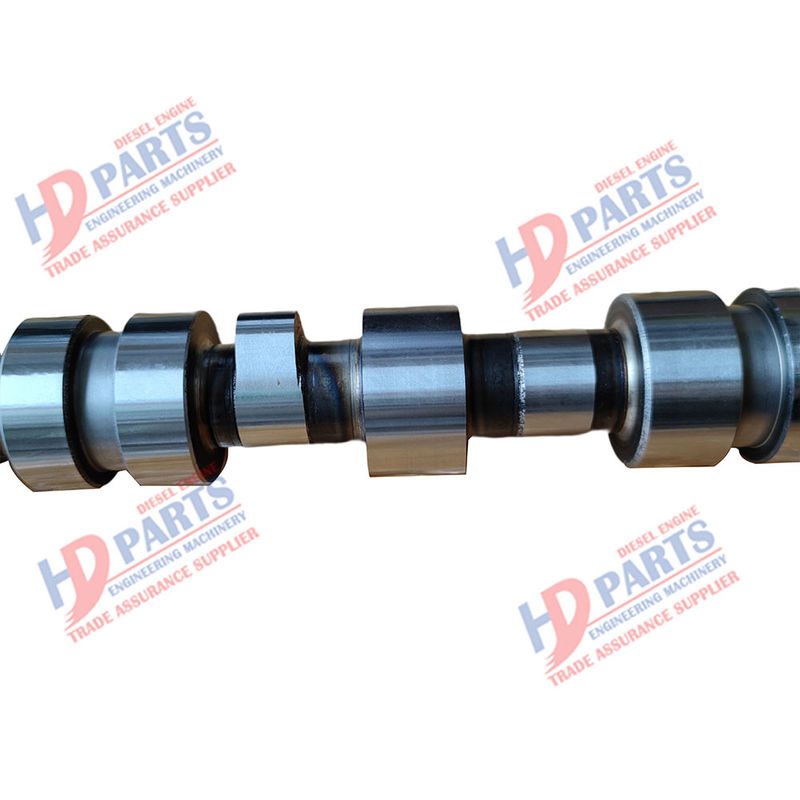

NH220 Powerstroke Nockenwelle 3023177 Für DOOSAN

1. Im Allgemeinen wird das Vierbackenfutter zum Spannen exzentrischer Werkstücke mit geringer Menge und geringer Präzision verwendet.Beim Drehen des exzentrischen Werkstücks auf dem Vierbackenfutter zuerst eine Linie auf das Werkstück ziehen.Es ist ein exzentrischer Kreis zu zeichnen und die horizontalen und vertikalen Querlinien sicherzustellen.Um nach diesen Linien seine Position im Vierbackenfutter zu bestimmen.

2. Bei der Bearbeitung exzentrischer Werkstücke mit kleiner Exzentrizität (e ≤ 5-6 mm) und kurzer Länge, aber großer Anzahl exzentrischer Werkstücke kann das selbstzentrierende Dreibackenfutter zur Bearbeitung verwendet werden.Beim Drehen werden zuerst der Außenkreis und die Länge gedreht.Dann wird es auf das Dreibackenfutter gespannt, und eine Dichtung wird auf eine Backe gelegt, um das Werkstück zum Drehen exzentrisch zu machen.Die Dicke des Pads kann mit der folgenden Formel berechnet werden.X=1,5e × (1-e/2d) (x=Dichtungsdicke; e=Exzentrizität des Werkstücks; d=Durchmesser des eingespannten Teils der drei Klauen) Beim eigentlichen Drehen aufgrund der Abweichung zwischen der Kontaktposition von B. den langen Klauen und dem Werkstück, muss eine Korrekturkonstante zur Verformung nach dem Einspannen der Bodendichtung hinzugefügt werden.X real=x+1,5 △ e (x real=tatsächliche Dichtungsdicke; x=berechnete Dicke; △ e=gemessener Exzentrizitätsfehler nach dem Test)

3. Drehen eines exzentrischen Werkstücks auf einem Doppelspannfutter Bei dieser Methode wird das selbstzentrierende Dreibacken-Spannfutter zum Ausrichten auf das einfachwirkende Vierbacken-Spannfutter gespannt und dann zum Spannen um einen exzentrischen Abstand bewegt.In Zukunft können Sie exzentrische Werkstücke drehen, indem Sie das Werkstück auf das Dreibacken-Zentrierfutter spannen.Dadurch entfällt das Ausrichten des Werkstücks.Wenn Sie die Position des Dreibackenfutters verschieben, spannen Sie zuerst die optische Welle in das Dreibacken-Zentrierfutter, verwenden Sie die Messuhr, um die Exzentrizität zu bestimmen, und bestimmen Sie schließlich die Position des Dreibackenfutters im Vierbackenfutter.

4. Beim Drehen des exzentrischen Werkstücks zwischen zwei Hülsen kann das exzentrische Werkstück mit großer Länge zum Drehen zwischen zwei Hülsen geklemmt werden, und das Werkstück kann durch die Hühnerherzklemme zum Drehen angetrieben werden.Die Mitte beider Enden des zwischen zwei Hülsen bearbeiteten exzentrischen Werkstücks und das exzentrische Mittelloch werden im Allgemeinen auf der Bohrmaschine bearbeitet, da es schwierig ist, die Mitte beider Enden auf der Maschine und die Richtung des exzentrischen Mittellochs sicherzustellen ist konsistent und parallel.

5. Exzenterfutter Exzenterfutter Exzenterabstandseinstellung ist bequem, Vielseitigkeit, hohe Präzision ist ein idealeres Exzenterwerkzeug.

6. In der Spezialvorrichtung kann das exzentrische Werkstück auf der Spezialvorrichtung gedreht werden, wenn die Bearbeitungslänge kurz, die Präzision hoch und die Anzahl der exzentrischen Werkstücke sehr groß ist.

7. Bei der eigentlichen Bearbeitung von exzentrischen Werkstücken mit großer Exzentrizität und geringen Genauigkeitsanforderungen wird ein weiteres Spannverfahren zusammengefasst, nämlich Dreibackenbohren plus Dichtungsspannen.Das heißt, wenn die selbstzentrierende Oberbacke mit drei Backen zuerst die erste Backe installiert, dann die Spannzange vorsichtig bewegt, so dass sich die Endschraube der Spannzange um eine oder zwei Umdrehungen dreht, und dann die zweite und dritte Backe so installieren die drei Backen der Spannzange bilden natürlich eine Exzentrizität.Da die Exzentrizität nicht einstellbar ist, sollten Ausgleichsscheiben hinzugefügt werden, um sie einzustellen.Der Vorteil dieser Methode ist einfach, bequem und schnell, aber der Nachteil ist, dass die Positionierungsgenauigkeit nicht hoch ist.

Bei der Prozessplanung und Vorrichtungskonstruktion der Exzenterwellenbearbeitung sollten wir die Methode der Kombination von Prozesszentralisierung und Prozessdezentralisierung anwenden und eine automatische Produktionslinie entsprechend der Produktionscharge und der tatsächlichen Produktionssituation entwerfen.Bei der Organisation des Prozesses nach dem Prinzip der Prozesskonzentration sind zudem effiziente Werkzeugmaschinen und Prozessanlagen mit hohem Automatisierungsgrad weit verbreitet.Dies verbessert die Produktivität erheblich.
