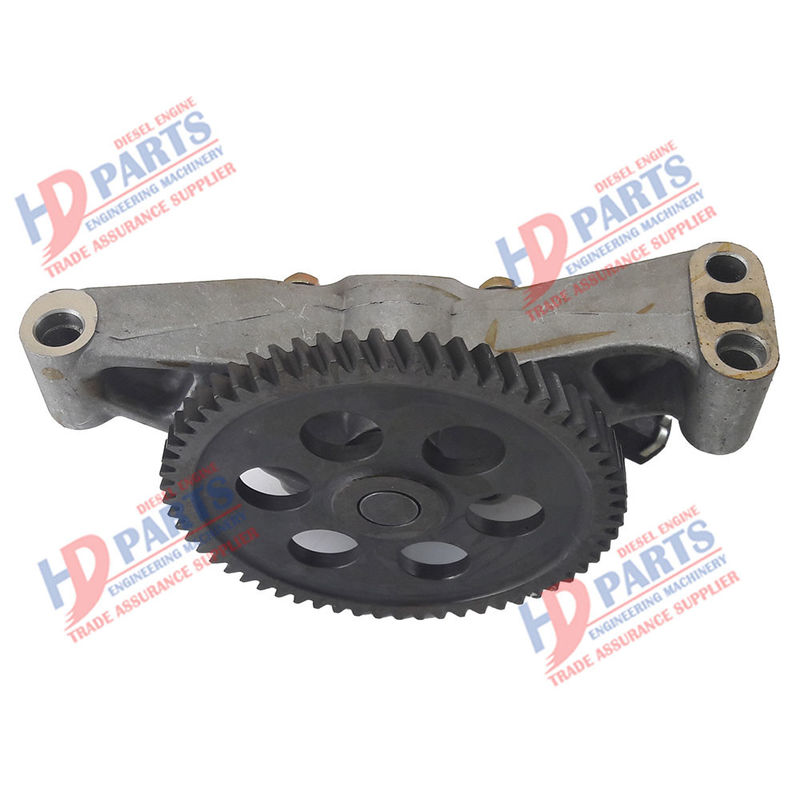

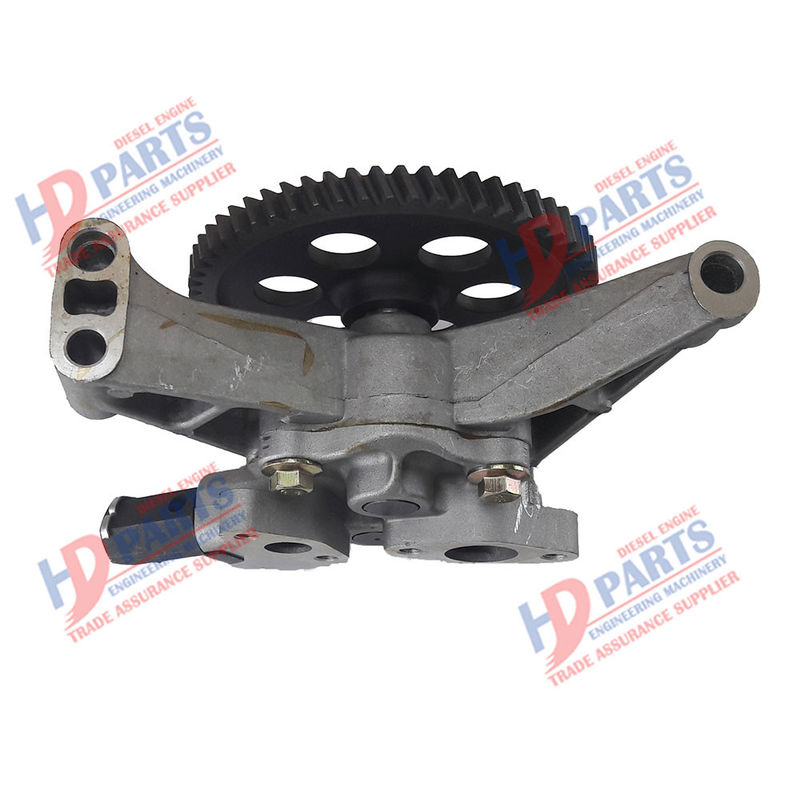

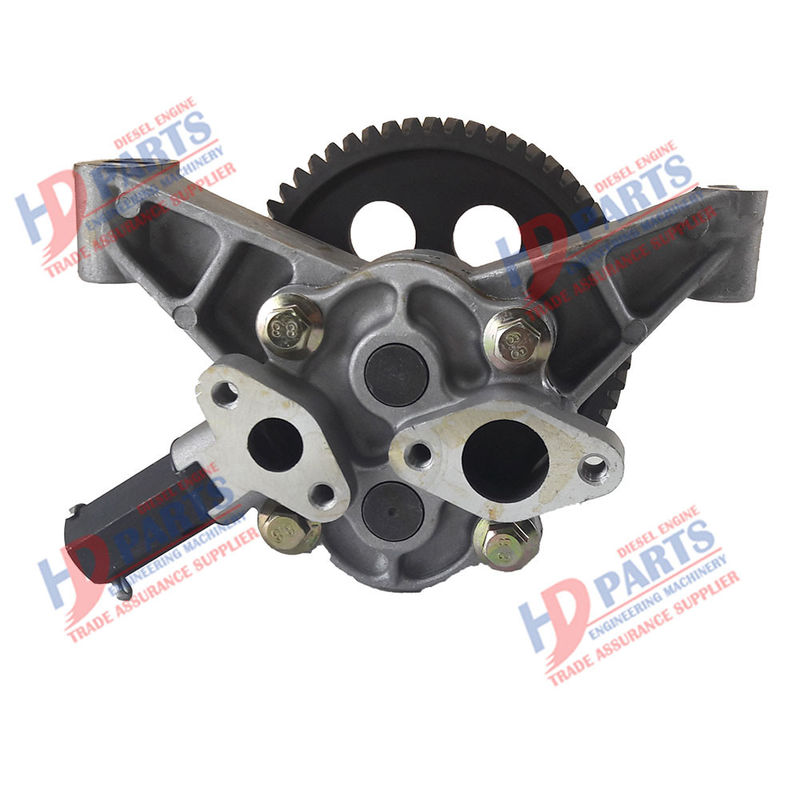

6D16 ME074345 Hochdruckölpumpe für MITSUBISHI

Installationsanleitung

1. Die Installation der Pumpe hat einen sehr wichtigen Einfluss auf den stabilen Betrieb und die Lebensdauer der Pumpe.Daher muss die Installation und Kalibrierung sorgfältig durchgeführt werden und es ist keine Eile erlaubt.

2. Einbauhöhe, Länge und Durchmesser der Saugleitung der Pumpe müssen dem errechneten Wert entsprechen und versuchen, sich kurz zu fassen, um unnötige Verluste (z. B. Krümmer) zu vermeiden;Stellen Sie außerdem sicher, dass der zulässige NPSH-Wert der Pumpe während des Betriebs nicht überschritten wird.

3. Saug- und Druckleitungen müssen Halterungen haben.Die Pumpe darf die Last der Rohrleitung nicht tragen.

4. Der Aufstellungsort der Pumpe muss groß genug sein, um die Wartung zu erleichtern.

1. Platzieren Sie das Gerät mit eingebetteten Ankerbolzen auf dem Fundament und verwenden Sie zur Korrektur Keilunterlagenpaare zwischen der Basis und dem Fundament.

2. Lösen Sie die Kupplungswelle, platzieren Sie sie mit einer Wasserwaage auf der Pumpenwelle und dem Sockel, stellen Sie die Keilunterlage ein, um die Höhe der Einheit zu korrigieren, und ziehen Sie die Ankerschrauben ordnungsgemäß fest, um ein Bewegen zu verhindern.

3. Korrigieren Sie die Konzentrizität der Pumpenwelle und der Motorwelle, und die zulässige Abweichung beträgt 0,1 mm am äußeren Kreis der Kupplungsstraße.Das Spiel zwischen den beiden Kupplungsebenen muss 2-4 mm betragen (der kleinere Wert wird für die kleine Pumpe genommen), und das Spiel muss gleichmäßig mit einer Toleranz von 0,3 mm sein.

4. Nach dem Anschließen der Rohrleitung und Feststellen der Drehrichtung des Motors Kupplung anschließen und nochmals den Rundlauf der Welle prüfen.

5. Nach dem eigentlichen Probelauf des Gerätes für 2-3 Stunden erfolgt die Endkontrolle.Wenn keine Beeinträchtigung auftritt, gilt die Installation als qualifiziert.Prüfen Sie während des Probelaufs Temperatur und Vibration des Lagers wie folgt:

6. Um zu verhindern, dass Kleinteile während der Installation in die Maschine fallen, müssen alle Löcher der Einheit abgedeckt werden.

7. Um zu verhindern, dass Kleinteile in der Rohrleitung in die Pumpe gelangen, muss ein Filter am Pumpengummi der neu installierten Rohrleitung installiert werden, und sein effektiver Abschnitt muss 2-3 mal größer sein als der des Saugrohrs.
